IEEE 1888.1 :控制和管理
IEEE 1888.1 :控制和管理

       IEEE 1888.1标准为“泛在绿色社区通信协议标准:控制和管理”,由中国电信牵头成立工作组,发起成员包括了北京天地互连信息技术有限公司、北京交通大学以及青岛高校信息产业有限公司。2013年10月7日,IEEE 1888.1标准由IEEE-SA正式发布。

IEEE 1888.1标准主要针对IEEE 1888核心标准所定义的泛在绿色社区控制网络系统,研究网关的中央接入控制和管理策略。IEEE 1888.1标准对泛在绿色社区控制网络中定义的接口协议、消息格式和交互流程进行了扩展,规范了网关接入控制、注册管理、状态查询、事件上报以及远程管理的信令流程。IEEE 1888.1实现了对IEEE1888网络的运营管理需求,便于多应用对网关和节点的数据采集和处理,达到统一管理,实现统一运营,为运营者提供了较好的管理和控制手段,为用户提供更好、更便捷的应用和服务。在IEEE 1888体系架构的基础上,IEEE 1888.1增加了新的管控单元MCU,IEEE 1888.1的MCU架构如下图所示。

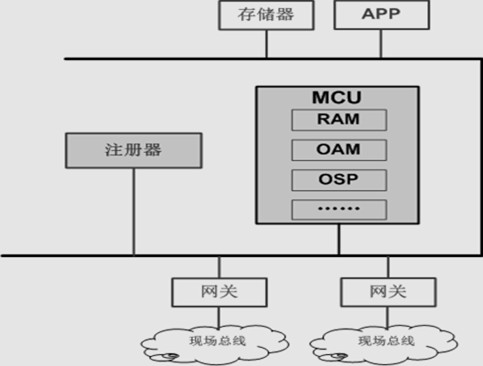

IEEE 1888.1的MCU架构

MCU有3个基本的功能性模块:资源访问管理器(RAM),运营管理和维护(OAM)和运营服务提供(OSP)。
RAM管理组件和网关之间的访问控制关系,MCU管理下的APP可以从网关获取数据,也可以向网关发送命令,同时RAM也负责设置网络的安全机制。
OAM主要负责对组件进行配置,监测运行状态和控制管理。OAM维护着被称为GML(GW Management List)的网关列表,在列表中的网关都是被认证的,这些网关都由MCU进行控制。另一方面,为了保持节点的正常运行,OAM还负责监视网关和其他组件之间的信息交互。
OSP提供公共服务。一种服务是需要复杂逻辑决断的控制或管理功能,为了简化APP的接入并且给APP提供一个更加稳定可靠的网络,通过OSP的服务,可实现APP与组件的互操作。
网关是IEEE 1888标准中的重要组件,也是实现物理传感器网络与Internet互联互通实现远程控制的重要设备。网关将众多物理传感器、执行器等终端节点与上层应用功能组件(MCU、APP、Storage等)关联起来,实现了能耗采集数据与控制数据的“上传下达”。IEEE 1888.1对网关功能进行了新的扩展。网关的逻辑功能框架如下图所示,它由若干功能模块组成。


网关逻辑功能架构

          访问控制(AC,access control)模块定义了网关的访问控制功能,包括由MCU管理和配置的授权信息列表,一旦MCU发现网关的授权信息有了变化,MCU会通知相关的网关并更新授权列表信息;配置模块负责维护网关的工作模式,包括对传感器和执行器进行设置;现场设备模块负责维护传感器、执行器和Point点的信息;告警模块负责管理传感器、执行器及网关自身的告警信息,也可实现对状态的改变进行通知。
